NOSSOS PRODUTOS

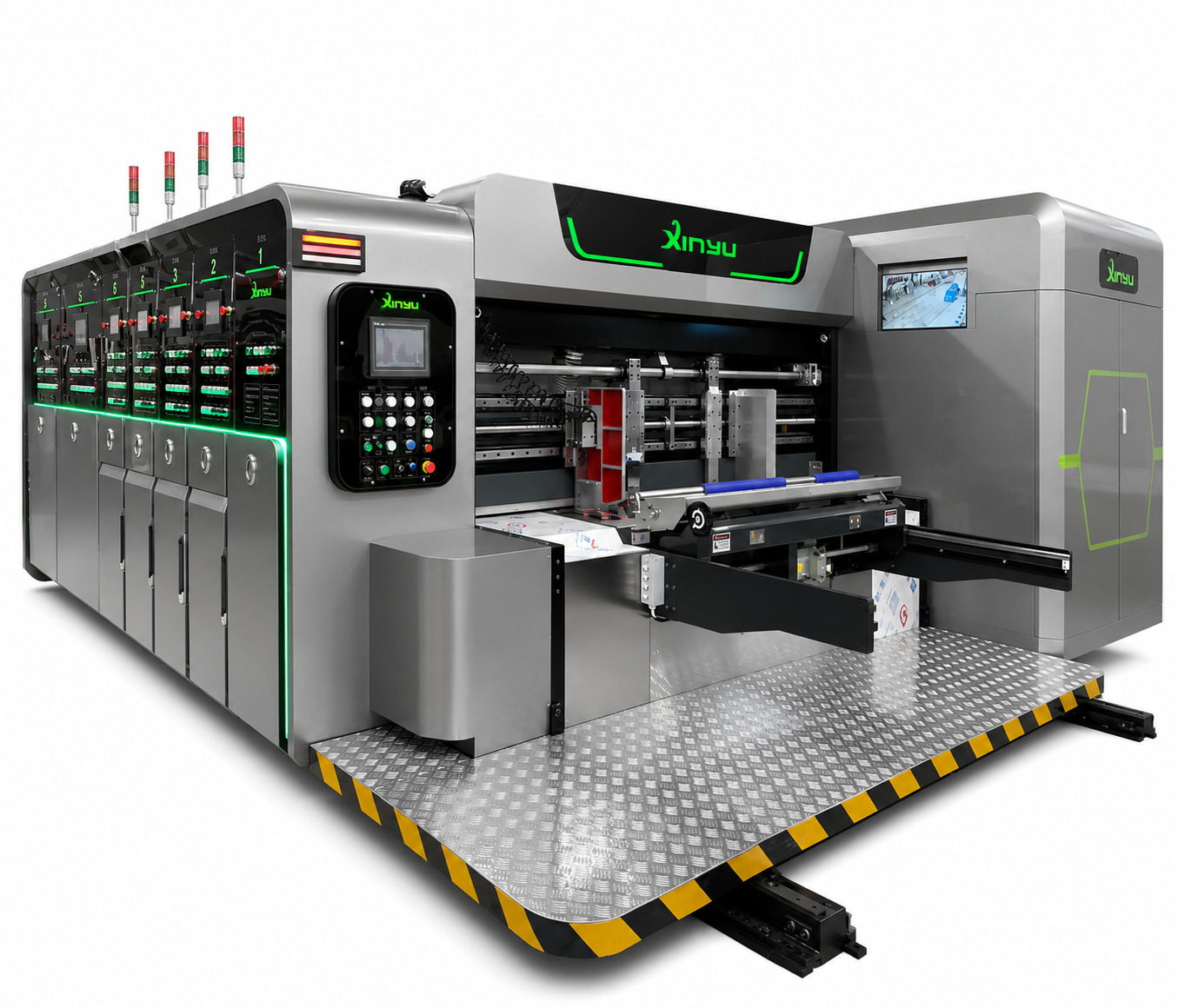

IMPRESSORA FLEXOGRÁFICA ELETRÔNICA

MODELO XY-V COM TRANSFERÊNCIA A VÁCUO 2000X900MM, 2400X1200MM, 2600X1200MM

Características Gerais:

•  Máquina impressora flexográfica com 2, 3 ou 4 cores, nas versões Sloter e Corte e Vinco com compensador eletrônico dos registros;

• Cilindro Porta-Clichê em aço cromado para uso de clichês pré-montados;

• Sistema de alimentação comandado por painel eletrônico composto por: Servomotor e Servopack, Caixa de sucção, Rolo puxador;

•    Transferência a vácuo entre as unidades de cores;

• Controlador de Posição é composto por unidades microprocessadas com Interface Homem-Máquina (IHM) incorporada,

permitindo a visualização da posição do cilindro em unidade métrica (mm), para digitação da posição requerida, armazenamento e recuperação das posições das ferramentas (clichês ou facas) e configuração do sistema de controle;

•  Cilindro Porta-Poliuretano com manta de alta durabilidade.

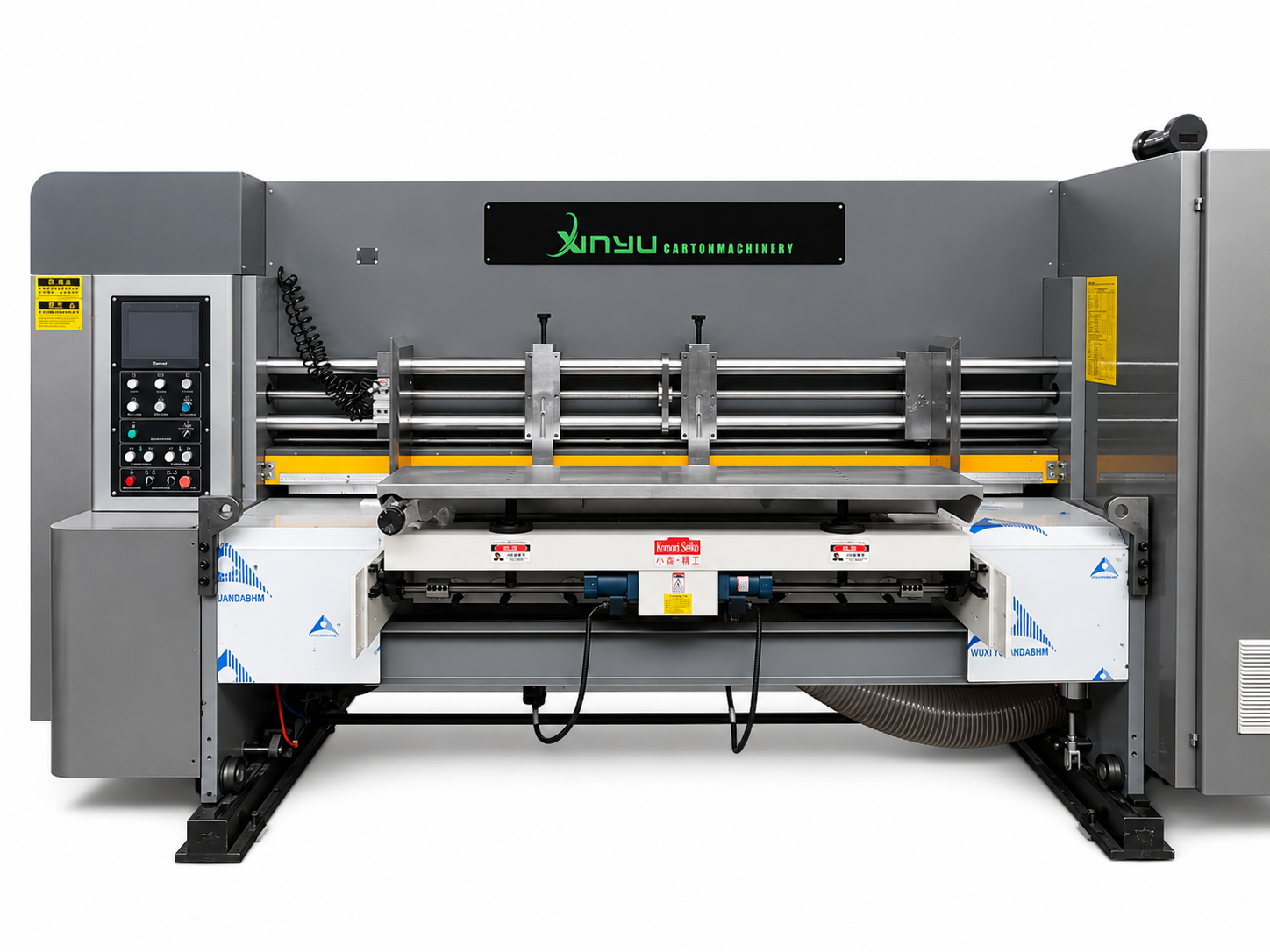

IMPRESSORA FLEXOGRÁFICA ELETRÔNICA

MODELO XY-H120
2000x830mm, 2000x900mm, 2200x900mm, 2400x1200mm, 2600x1200mm, 2400x1400mm, 2600x1400mm e 3000x1600mm

Características Gerais:

• Com 2, 3 ou 4 cores, nas versões Sloter e Corte e Vinco com compensador eletrônico dos registros;

• Alimentador montado junto com a primeira cor;

• Opcionais podendo ser acoplados: Esteira vibratória para extração do refile e Empilhador de caixas;

• Cilindro Porta-Clichê em aço cromado para uso de clichês pré-montados;

• Sistema de alimentação comandado por painel eletrônico (Ihm) composto por: Servomotor, Caixa de sucção e Rolo puxador;

• Controlador de Posição é composto por Interface Homem-Máquina (IHM) incorporada, permitindo a visualização da posição do cilindro em unidade métrica (mm), para digitação da posição requerida, armazenamento e recuperação das posições das ferramentas (clichês ou facas) e configuração do sistema de controle;

• Cilindro Porta-Poliuretano com manta de alta durabilidade.

IMPRESSORA FLEXOGRÁFICA ELETRÔNICA

MODELO XY-H120

3000x1600mm, 02 CORES, SLOTER DUPLO E STACKER, COM COMPENSADOR ELETRÔNICO DOS REGISTROS


Características Gerais:

• Ajuste automatico das pressões;

• Cilindro Porta-Clichê em aço cromado para uso de clichês pré-montados;

• Sistema de alimentação comandado por painel eletrônico (Ihm) composto por: Servomotor, Caixa de sucção e Rolo puxador;

• Controlador de Posição é composto por Interface Homem-Máquina (IHM) incorporada, permitindo a visualização da posição do cilindro em unidade métrica (mm), para digitação da posição requerida, armazenamento e recuperação das posições das ferramentas (clichês ou facas) e configuração do sistema de controle.

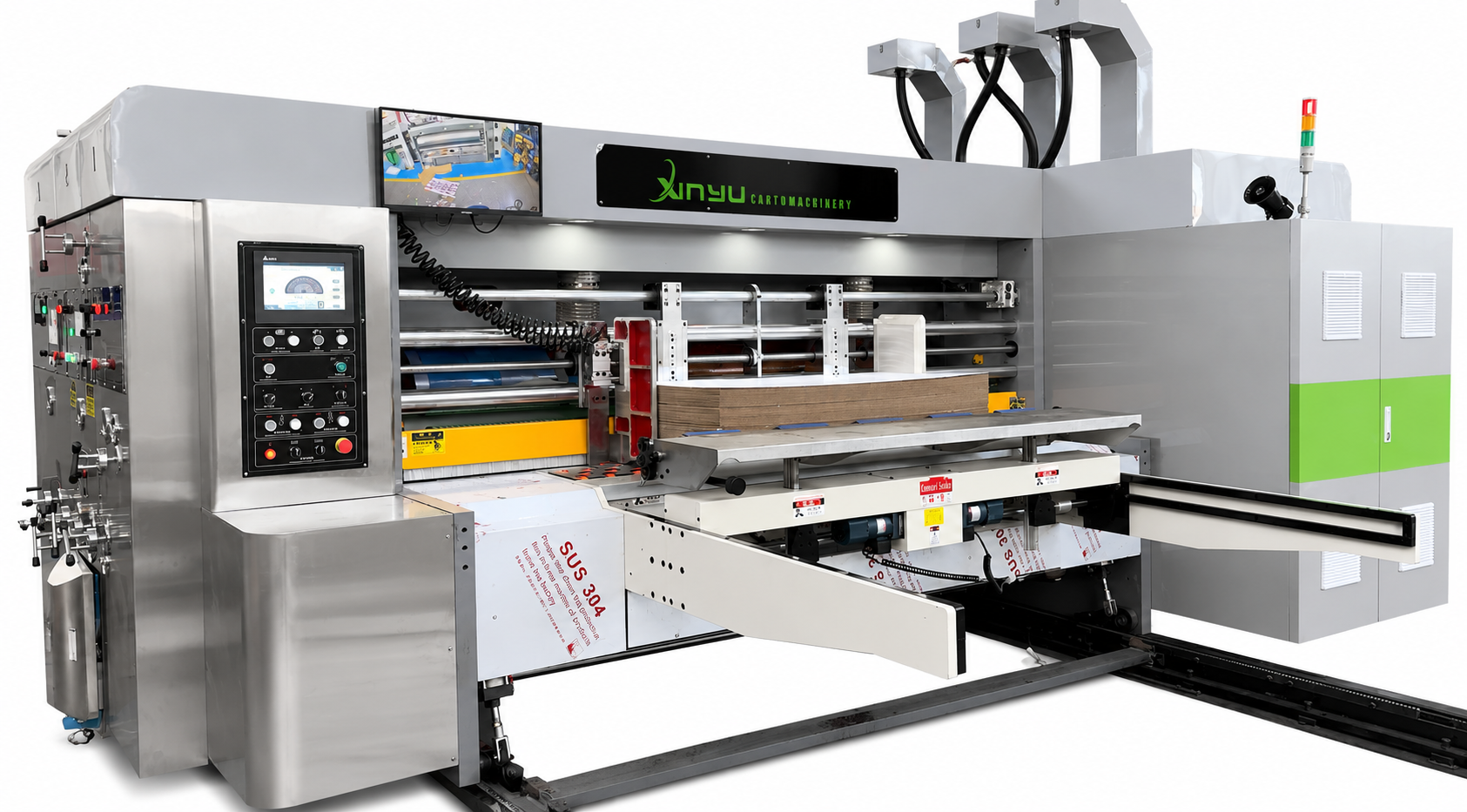

IMPRESSORA FLEXOGRÁFICA ELÉTRICA

MODELO XY-H150

Características Gerais:

• Com alimentação a vácuo, 02 ou 03 cores e Sloter;

• Área de impressão: 1600*600mm;

• Opcional: Dobradeira/Coladeira acoplada;

•   Alimentação á vácuo;

•   Ponto zero elétrico realizado pelo Touch Screen;

•   Capacidade de produção Até 130 caixas/minuto;

•   01 câmera frontal;

•   Movimento do cilindro porta clichê transversal manual;

•   Possui display digital e botões para ajuste elétrico do cilindro impressão no sentido rotativo 360º;

•   Possui bomba de tinta pneumática com diafragma;

•   Ponto zero elétrico realizado por botão no display digital;

•   Sistema de catraca no rolo porta clichê para troca rápida do clichê;

•   Movimento dos Sloters e vincos transversal manual;

•   Movimento da faca do zero no sentido rotativo 360º realizado pelo Touch Screen;

•   Movimento da faca da altura elétrico realizado pelo Touch Screen.

IMPRESSORA FLEXOGRÁFICA ELETRÔNICA

MODELO XY-H150

Características Gerais:

• Alimentação a vácuo,  02 ou 03 cores, sloter e Dobradeira/Coladeira acoplada;

• Área de impressão: 2000*830mm;

• Cilindro Porta-Clichê em aço cromado para uso de clichês pré-montados;

• Sistema de alimentação comandado por painel eletrônico (Ihm) composto por: Servomotor, Caixa de sucção e Rolo puxador;

• Controlador de Posição é composto por Interface Homem-Máquina (IHM) incorporada, permitindo a visualização da posição do cilindro em unidade métrica (mm), para digitação da posição requerida, armazenamento e recuperação das posições das ferramentas (clichês ou facas) e configuração do sistema de controle;

• Dobradeira/Coladeira automática.

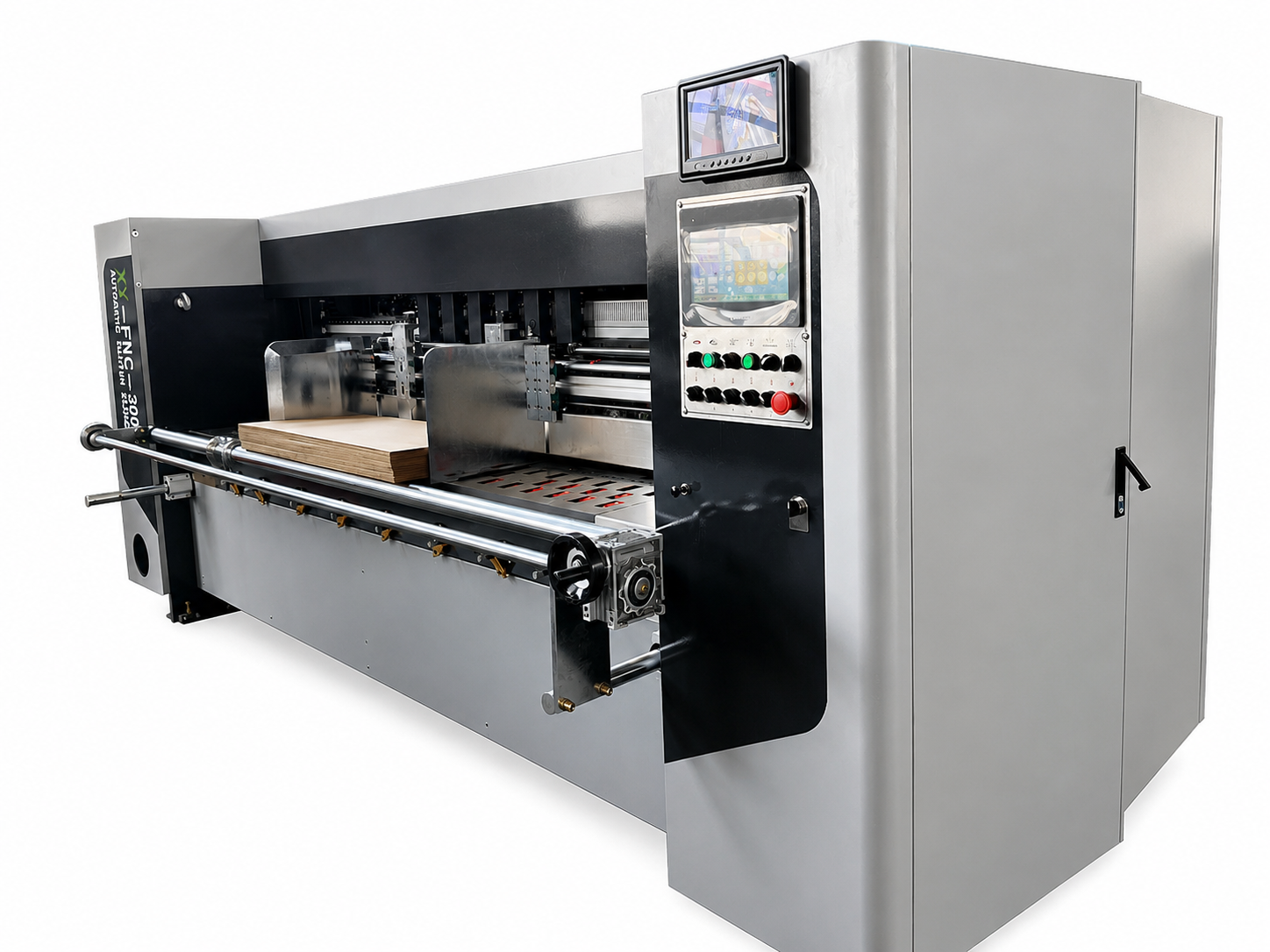

RISCADOR AUTOMÁTICO

MODELO  2600MM

Características Gerais:

• Controle digital;

• Fácil operação de trabalho;

• Prensa de papel de seis eixos, não precisar a separação do papel não distorcida;

• Servo motor quatro a seis fios atinge a posição em 3 segundo posicionamento preciso;

• Sincronização de pré- carregamento e prensagem de linha;

• Deflector de posicionamento ajustável;

• Não há necessidade de parar a máquina para alterar os pedidos;

• Roda de pré-pressão, roda de crimpagem, eixo de fiação aí de papel levantamento elétrico de três eixos;

• Memória de 600 pedidos;

• Função de agendamento automático de pedidos é conveniente e rápida;

• Ajuste automático da máquina;

• Toda a máquina utiliza motores de marca (servo motores e acionamentos INVT) com qualidade garantida;

• Controle de tela de toque, conveniente, seguro, rápido e preciso;

• Papel de prensa de seis eixos, sem inclinação;

• Lâminas 6 todas de pontuação, controle de servo motor, 3 segundos no lugar, mais precisão;
• A pontuação sincroniza com a pré-pontuação;

• Livre do ajuste de defletor de posição;

• Pode-se mudar a ordem quando o motor principal está funcionando;

• Pré-vincar, vincar, cortar placa, elevação elétrica de 3 eixos;

• Armazenamento de memória de pedidos de 600 peças;

• Função de programação automática, conveniente e rápida;

• O ajuste inteligente pode minimizar os danos aos trabalhadores;

• A máquina inteira adota elementos famosos internacionais para garantir qualidade.

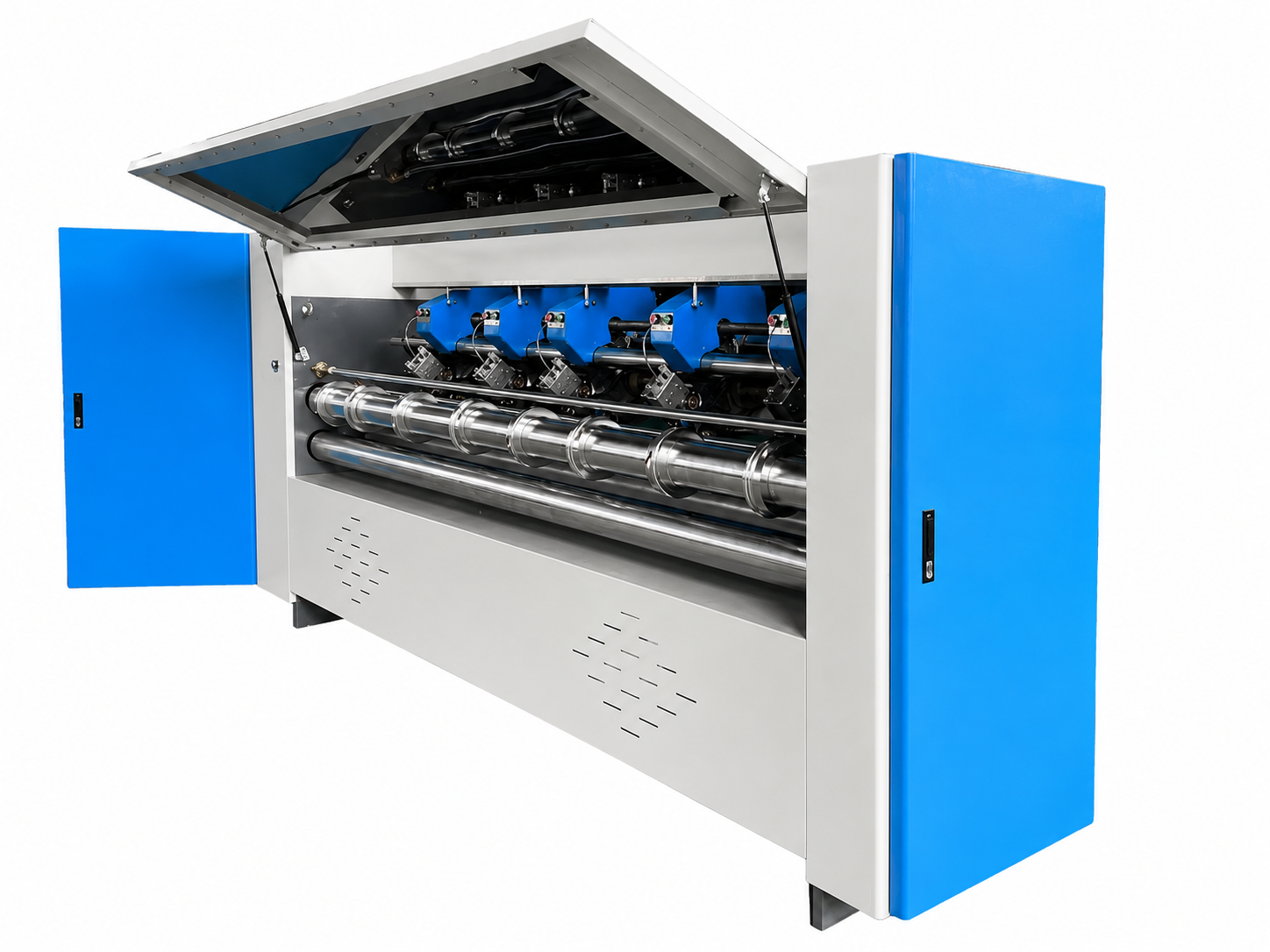

MÁQUINA DE CORTAR E VINCAR PAPELÃO ONDULADO (RISCADOR)

MODELO XYBFZA 2600MM
MODELO XYBFZE 2800MM

Características Gerais:

• Opcional: Alimentação manual ou Alimentação a vácuo;

•    02 Cilindros puxadores na entrada do papelão;

•    02 Cilindros puxadores intermediários;

•    01 Cilindro para vincar inferior;

•    01 Cilindro superior;

•    Lâminas de corte limpo;

•    Distância da faca entre os cortes 150mm;

•    Sistema elétrico de afiação das lâminas;

•    Motor de acionamento 3cv com velocidade variável;


•    Contador de caixas;

•    Tipos de papelão para corte: Onda B,C / Onda BC;

•    Capacidade máxima de produção: Até 9.000 caixas hora dependendo do tamanho da chapa.

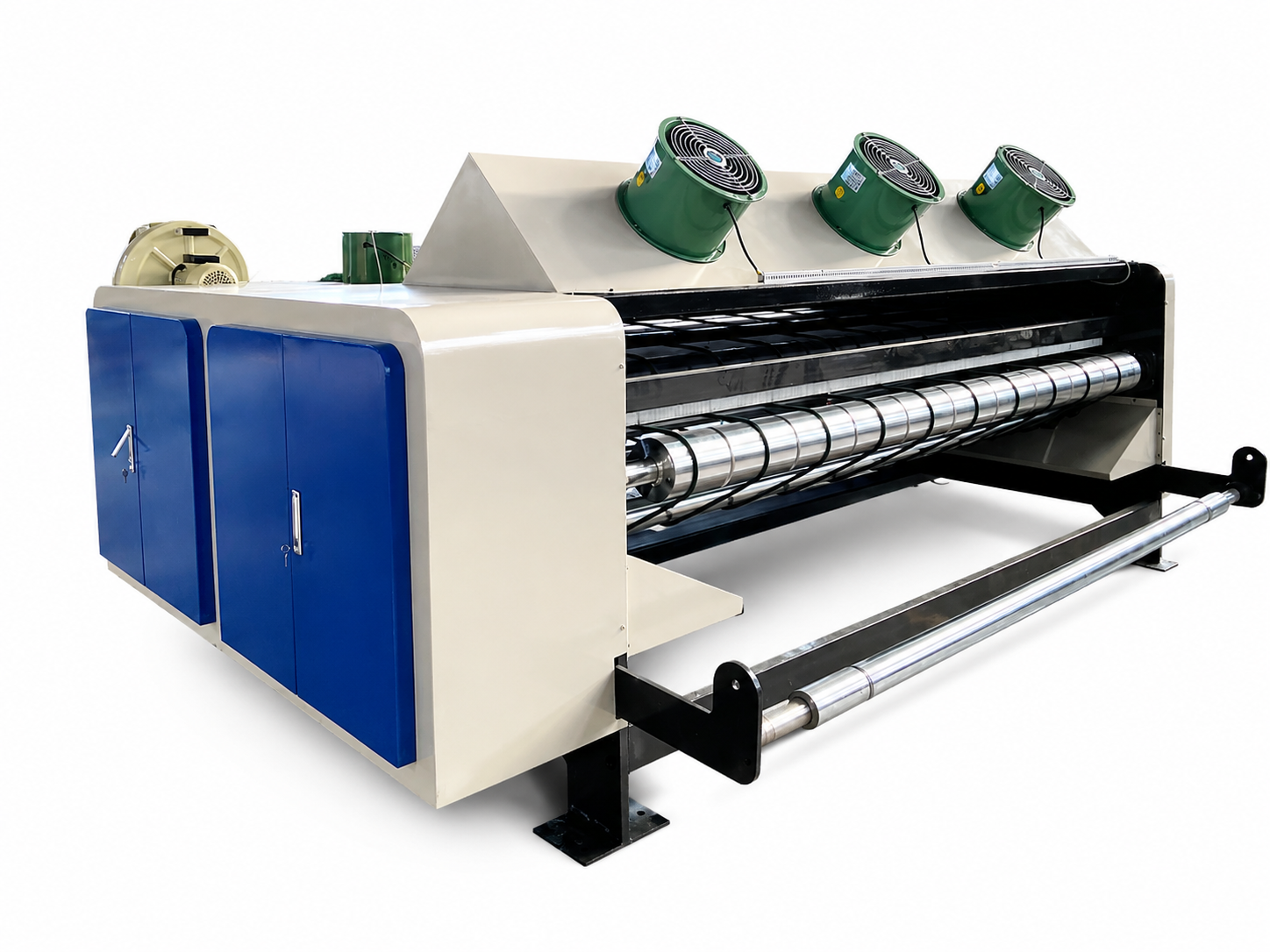

ESTEIRA VIBRATÓRIA

TAMANHOS 1800, 2000 , 2200, 2400, 2600 e 2800

Características Gerais:

• Extrair resíduos e retalhos de papelão tamanhos.

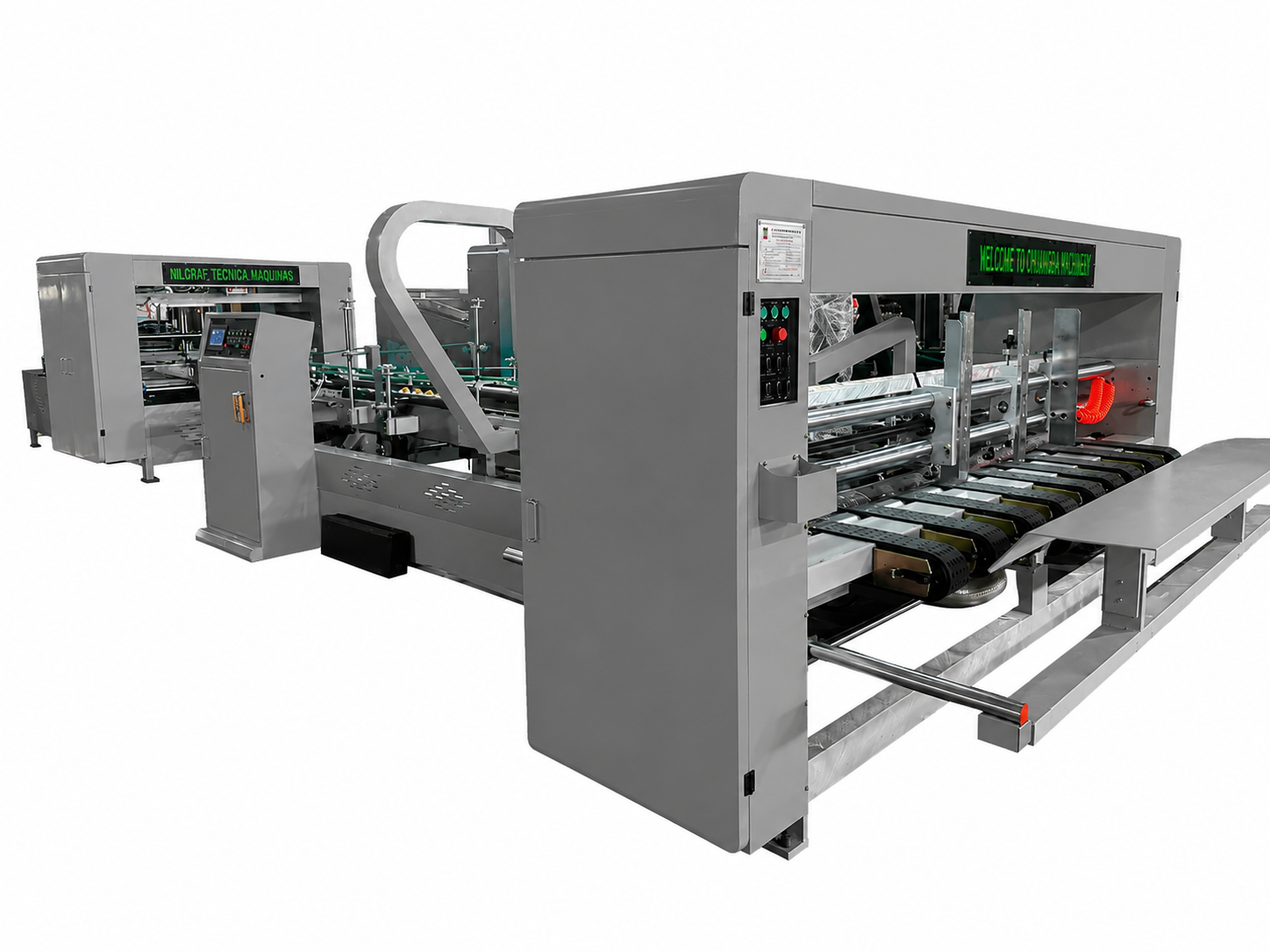

DOBRADEIRA COLADEIRA AUTOMÁTICA

MODELO XY-FG 2600MM

Características Gerais:

• Passagem máxima da caixa: 2.600 x 1200mm;

• Passagem mínima da caixa: 200 x 440mm;

• Altura da Caixa: 1.200mm;

• Dispositivo de parada de emergência;

• Aplicação de cola com regulagem, feita por aplicador de cola mecânico;

• Dobragem da caixa para cima;

• Esquadrejador sobre os cantos da caixa depois de dobrada;

• Esteiras intermediárias com controle de tração individual;

• Contagem eletrônica e pneumática;

• Injeção automática de pacotes;

• Ajuste dos formatos motorizados;

• Regulagem e ajustes operacionais são simplificados;

• Número de pacotes: de 10 a 25;

• Movimentação do carro contra batedor realizado manualmente;

• Regulagem lateral da esteira superior de saída realizada manualmente;

• Regulagem vertical da esteira superior de saída motorizada;

• Alimentação a vacuo;

• Capacidade de produção: Até 11.000 caixas/hora.

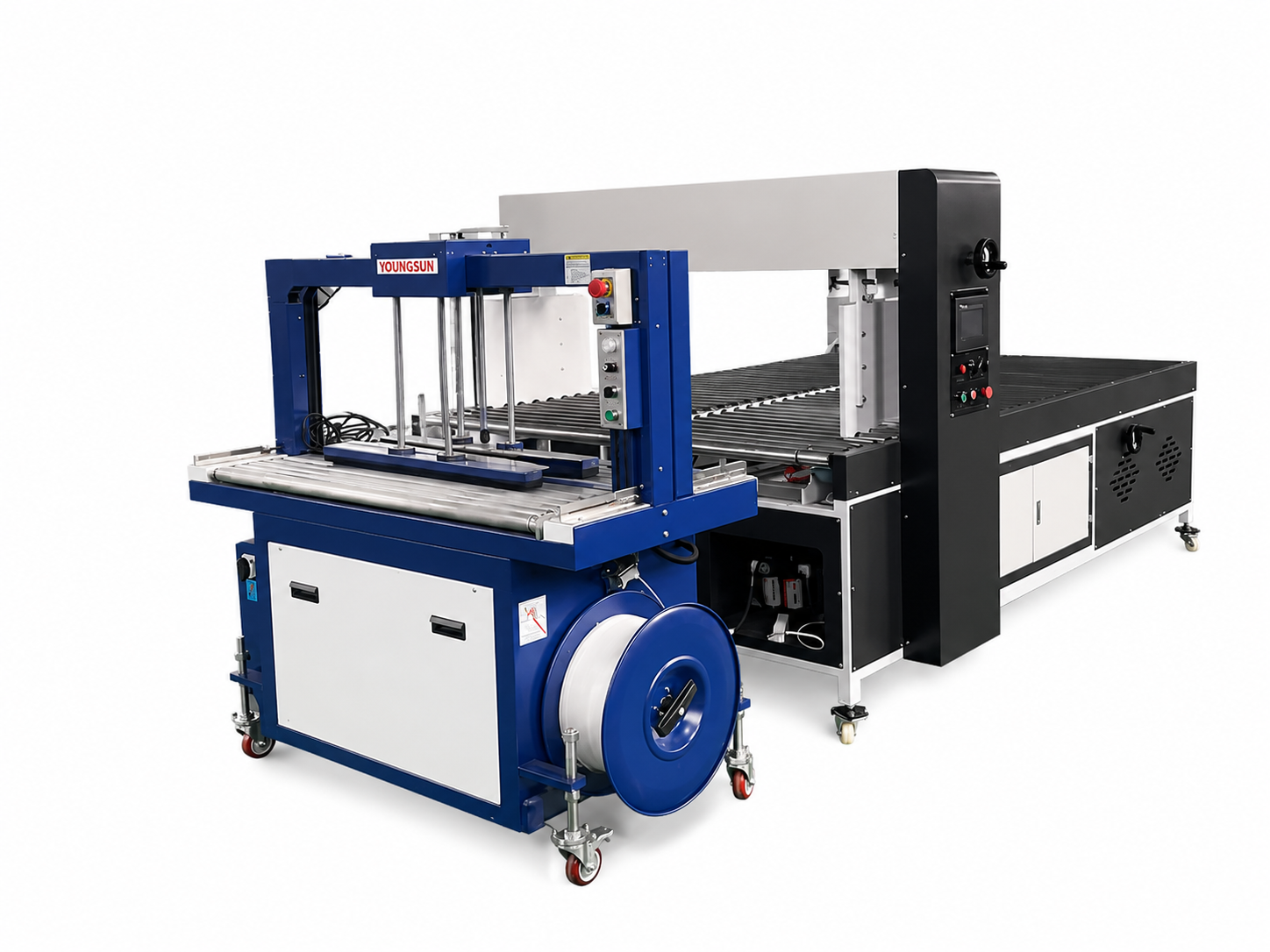

MÁQUINA ARQUEADEIRA AUTOMÁTICA PARA PACOTE COM VIRADOR E ESQUADREJADOR DE PACOTE 90 GRAUS

MODELO YS-305RP&YS-LX500

Características Gerais:

• Largura mínima da caixa fechada: 250mm;

• Largura máxima da caixa fechada: 1.200mm;

• Comprimento mínimo do esquadrejador: 250mm;

• Comprimento máximo do esquadrejador: 1.200mm.


                                                              Dimensões ideais para utilização do virador de caixas:

• Caixa com largura acima de 400mm;

• Caixa com comprimento acima de 500mm.
